Revisão 23 - Tipos e uso de ferramentas de corte

Figura 01 - Estilete

As principais ferramentas para corte e de recorte utilizadas na manutenção mecânica estão listadas agora.

5.1 - Estilete: Ferramenta para cortes em geral de papel, papelão, tecidos, plásticos, materiais sintéticos. Com lâminas recambiáveis e em gomos, fáceis de substituir.
Por serem muito afiadas, recomenda-se muito cuidado durante o trabalho para se evitar acidentes. É uma ferramenta utilizada para corte.

5.2 - Lâminas de serra:  Finas lâminas metálicas largamente usadas no corte de tubos, hastes metálicas, vergalhões, PVC, etc. Utilizadas nos arcos de serra ou mini arcos de serra são produzidas com 18, 24 ou 36 dpp (dentes por polegadas). Quanto maior o numero de dentes melhor o acabamento final do corte,  As melhores e mais seguras são as lâminas "bi-metálicas", possuem o corpo em aço´flexível e os dentes em aço rígido .

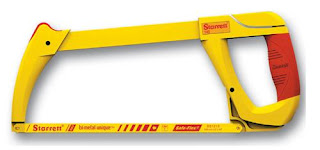

Figura 02 - Arco e serra

Estas, ao invés de quebrarem por mau uso, apenas "dobram", sem o risco de estilhaços ferirem o usuário. Para o bom aproveitamento das lâminas, recomenda-se bons arcos de serra que garantem tensão adequada na lâmina.

5.3 - Arco de serra: Para cortes de tubos, barras metálicas e cortes em geral os arcos de serra são utilizados com lâminas de serras especiais para corte principalmente de metais. Quanto maior for a tensão na lâmina, melhor e mais rápido será o corte. A tensão é dada pelo aperto do parafuso que fixa a lâmina no arco. A Serra para metal com 36 dentes por polegada juntamente com  o arco é a ferramenta utilizada para serrar metal.

Figura 03 - Tesouras para chapas

5.4 - Tesoura Corta-Vergalhão: Apropriada para corte de ferros de construção, vergalhões, cabos e arames duros onde há necessidade de uma ferramenta mais robusta de corte. Encontrada no mercado em vários tamanhos.

5.5 - Tesouras para chapas: Ferramentas utilizadas para cortes de chapas metálicas, na manutenção e montagem de peças e equipamentos metálicos. São vários os modelos existentes no mercado: Tipo americano, tipo Brasil e tipo aviação para cortes mais precisos, com design diferente para cortes retos, a direita e a esquerda. Utilizada para corte.

Uma família de ferramenta para prender peças utilizada na manutenção mecânica está listada agora.

Figura 04 - Grampo C

6.1 - Grampo de fixação (C): Tem este nome por ter formato da Letra "C". Encontrados no mercado em várias medidas de abertura, são utilizado para unir peças que necessitam ser coladas, soldadas, para serem cortadas igualmente, enfim, onde houver a necessidade de união de peças para algum tipo de trabalho, usamos os grampos tipo "C". Também chamado de sargento, é utilizado para manter fixas duas ou mais peças, seja para uma colagem, trabalho de usinagem, ou outra necessidade em que se precise manter as peças unidas.

6.2 - Grampo Rápido: pela agilidade de fixação de materiais devido ao seu sistema de gatilho, este grampo muito utilizado em marcenaria, serve para unir materiais que necessitam serem grudados por cola, parafusos ou outro tipo de fixação.

Outro tipo de ferramenta utilizada na manutenção mecânica está listada agora.

Figura 05 - Limas

7.1 - Limas: Para afiação de ferramentas de corte, retirar excesso de material (madeira, metal, plásticos, cascos de animais, etc), desbaste e acabamentos, utilizamos limas. Para cada aplicação, a lima terá um tipo de rugosidade na superfície.

Podem ser chatas, redondas, triangulares, quadradas, meia lua, com vários comprimentos. Para desbastes contínuos, há limas rotativas para serem usadas com ferramentas elétricas.

Outro tipo de ferramenta utilizada na manutenção mecânica está listada agora.

8.1 - Martelo Pena: Mais utilizado em mecânicas indústrias para manutenção geral de equipamentos.

8.2 - Martelo Bola: Devido uma de suas faces ser arredondada, este modelo é muito utilizado em funilarias e reparos automotivos.

8.3 - Martelo Unha (carpinteiro): Modelo mais conhecido e usado por ter em uma de suas pontas uma cunha para extração de pregos ou abertura de caixas. Ferramenta utilizada para golpear objetos, para bater pregos, ou retirá-los.

Figura 06 - Martelo Unha

8.4 - Martelo de Borracha: Destinado a aplicações onde necessita bater sem contudo “marcar” a peça trabalhada. Utilizado para golpear superfícies sem danificá-las, por exemplo na montagem ou desmontagem de móveis.

Outro tipo de ferramenta utilizada na manutenção mecânica está listada agora.

9.1 - Torquímetro - Quando é necessário medir o aperto de um parafuso ou porca, a ferramenta indicada é o torquímetro. O uso do torquímetro evita a formação de tensões e a conseqüente deformação das peças em serviço. O torquímetro trabalha com as seguintes unidades de medidas: newton . metro (N . m); libra-força . polegada (Lbf . in); quilograma-força . metro (kgf . m).

Ao se usar o torquímetro, é importante verificar se o torque é dado em parafuso seco ou lubrificado.

Os torquímetros devem ser utilizados somente para efetuar o aperto final de parafusos, sejam eles de rosca direita ou esquerda. Para encostar o parafuso ou porca, deve-se usar outras chaves. Para obter maior exatidão na medição, é conveniente lubrificar previamente a rosca antes de se colocar e apertar o parafuso ou a porca. Os torquímetros jamais deverão ser utilizados para afrouxar, pois se a porca ou parafuso estiver danificado, o torque aplicado poderá ultrapassar o limite da chave, produzindo danos ou alterando a sua exatidão. Os torquímetros, embora robustos, possuem componentes relativamente sensíveis (ponteiro, mostrador, escala) e por isso devem ser protegidos contra choques violentos durante o uso.

Figura 07 - Trena

9.2 - Trenas: Para medições internas ou externas as trenas podem ser produzidas em fitas metálicas ou em fibra de vidro. Com fitas metálicas são produzidas com 3, 5, 8, 10, 20 e 30 metros com escalas em milímetros e polegadas sendo que alguns modelos possuem escalas de medição nos dois lados da fita. Para medições de grandes áreas utilizam-se trenas produzidas em fibra de vidro que são mais resistentes ao desgaste a abrasão. Produzidas a partir de 10 metros até 100 metros. Instrumento utilizado para medidas lineares.

9.3 - Nível: Importante acessório na colocação de pisos, armários, prateleiras ou outro acessório que necessite posicionamento correto. São produzidos com corpo de madeira, plástico, metal e metal imantado, em vários comprimentos para adequação ao trabalho.

Figura 08 - Nível de Bolha

Recomendações finais

As características originais das ferramentas devem ser mantidas, por isso não devem ser aquecidas, limadas ou esmerilhadas.

Se um mecânico de manutenção necessitar de uma ferramenta que tenha uma espessura mais fina ou uma inclinação especial, ele deverá projetar um novo modelo de ferramenta ou então modificar o projeto da máquina para que,

em futuras manutenções, possa usar as ferramentas existentes no mercado.

Para aumentar a segurança quando usa ferramentas de aperto e desaperto, o mecânico de manutenção experiente aplica a força em sua direção, evitando o deslocamento do próprio corpo. Ele mantém o equilíbrio corporal deixando os pés afastados e a mão livre apoiada sobre a peça.

O bom mecânico de manutenção lubrifica as ferramentas de trabalho e guarda-as em locais apropriados, conservando-as.

Folha com Permissão para o Trabalho está disponíveis em: 16_06_001 PT - Desmontar Painel .

© Direitos de autor. 2016: Gomes; Sinésio Raimundo. Última atualização: 31/05/2016.

Revisão 22 - Tipos e usos de Chaves de Aperto

As principais ferramentas de aperto e desaperto utilizadas na manutenção mecânica envolvendo parafusos, porcas, tubos e canos estão listadas agora.

Figura 01 - Chave de boca ajustável

1.1 - Chave inglesa ou ajustável: Ferramenta para ser utilizada em serviços de aperto ou desaperto, onde requer mudanças e ajustes constantes de medidas do bocal.  Substitui várias medidas de chaves fixas em uma só ferramenta.

Esta ferramenta tem uma aplicação universal. É muito utilizada na mecânica, em trabalhos domésticos e em serviços como montagem de torres e postes de eletrificação, e elementos de fixação roscados. A chave de boca ajustável não deve receber marteladas e nem prolongador no cabo para aumentar o torque.

Figura 02 - Chave de Grifo

1.2 - Chave grifo, stillson ou para cano: ferramenta potente muito comum na manutenção e reparos em hidráulica e serviços gerais na construção civil.

A chave para canos é também conhecida pelos seguintes nomes: chave grifo e chave Stillson. É uma ferramenta específica para instalação e manutenção hidráulica. Sendo regulável, a chave para canos é uma ferramenta versátil e de fácil manuseio. A chave para tubos, também conhecida pelo nome de “Heavy-Duty”, é semelhante à chave para canos, porém mais pesada. Presta-se a serviços pesados.

Tanto a chave para canos quanto a chave para tubos não devem ser usadas para apertar ou soltar porcas.

1.3 - Chave para tubos de ajuste rápido: inovação IRWIN, chave similar as chaves de tubo com a diferença que se ajustam ao aperto automaticamentre sem necessidade de duas mãos para regulagem.

Figura 03 - Chave para Tubos

Com sua abertura até 2-1/4" (58mm), faz o mesmo trabalho das chaves de 12" e 14". Ergonômico, garante uma empunhadura forte, confortável e sem escorregões. Seu corpo em alumínio injetado a torna robusta, porém 43% mais leve que uma chave comum de 14"

1.4 - Chave fixa - A chave fixa, também conhecida pelo nome de chave de boca fixa, é utilizada para apertar ou afrouxar porcas e parafusos de perfil quadrado ou sextavado.

Figura 04 - Chave Fixa

Pode apresentar uma ou duas bocas com medidas expressas em milímetros ou polegadas. Chave fixa ou chave de boca são abertas na ponta e sempre tem duas medidas diferentes na mesma chave.
Utilizar as chaves com bitolas iguais aos parafusos ou porcas, para que não haja folga. O uso de chaves com bitolas diferentes dos parafusos ou porcas poderá danificar a chave e o parafuso também.

1.5 - Chave estrela  - Esta ferramenta tem o mesmo campo de aplicação da chave de boca fixa, porém diversifica-se em termos de modelos, cada qual para um uso específico.

Figura 05 - Chave Estrela

Por ser totalmente fechada, abraça de maneira mais segura o parafuso ou porca.
Chaves estrela são parecidas, porém são fechadas e possuem o tamanho certo da peça a ser parafusada ou desparafusada. Podem ser sextavadas ou estriadas. Também possuem duas medidas diferentes, uma em cada extremidade.
A Chave estrela com geometria estriada é indicada para fazer apertos e desapertos iniciais, possibilitando torques superiores e mais seguros através da maior quantidade de pontos de contato com o parafuso. Sempre que possível, mantenha a boca da chave estrela perfeitamente assentada sobre a porca ou cabeça do parafuso.

1.6 - Chave combinada - A chave combinada também recebe o nome de chave de boca combinada.

Figura 06 - Chave Combinada

Sua aplicação envolve trabalhos com porcas e parafusos, sextavados ou quadrados. A chave combinada é extremamente prática, pois possui em uma das extremidades uma boca fixa, e na outra extremidade uma boca estrela. A vantagem desse tipo de chave é facilitar o trabalho, porque se uma das bocas não puder ser utilizada em parafusos ou porcas de difícil acesso, a outra boca poderá resolver o problema.
Chaves fixas, chaves estrela e chaves combinadas não devem ser batidas com martelos. Se martelarmos essas chaves, o risco de quebrá-las é alto. Se houver necessidade de martelar uma chave de aperto e desaperto para retirar um parafuso ou uma porca de um alojamento, deve-se usar as chamadas chaves de bater, que são apropriadas para receber impactos.

1.7 - Chave com catraca: esta chave é uma evolução da chave combinada. trata-se da união da chave fixa com a chave catraca.

Figura 07 - Chave com catraca

Com suas extremidades podendo ser móveis, facilitam muito o acesso a locais difíceis com pouco espaço para o processo.
Chave catraca: Para trabalhos com soquetes no aperto ou desaperto de componentes. São encontradas com encaixes de ¼” até 1” dependendo da aplicação. Quando for possível utilize a chave combinada com catraca, pois isto agiliza a operação.

Figura 08 - Chave de Impacto

1.8 - Chaves de impacto - Há dois tipos de chaves de bater: a chave fixa de bater e a chave estrela de bater. As chaves fixa de bater e estrela de bater são ferramentas indicadas para trabalhos pesados. Possuem em uma de suas extremidades reforço para receber impactos de martelos ou marretas, conforme seu tamanho.

1.9 - Soquetes - Dentro da linha de ferramentas mecânicas, este tipo é o mais amplo e versátil, em virtude da gama de acessórios oferecidos, que tornam a ferramenta prática. Os soquetes podem apresentar o perfil sextavado ou estriado e adaptam-se facilmente em catracas, manivelas, juntas universais etc., pertencentes à categoria de acessórios.

Dentro da categoria de soquetes, há os de impacto que possuem boca sextavada, oitavada, quadrada e tangencial, com ou sem ímã embutido. Esses soquetes são utilizados em parafusadeiras, em chaves de impacto elétricas ou pneumáticas, pois apresentam paredes reforçadas. Os soquetes de impacto apresentam concentricidade perfeita, o que reduz ao mínimo as vibrações provocadas pela alta rotação das máquinas onde são acoplados. Os soquetes comuns não devem ser utilizados em máquinas elétricas ou pneumáticas, pois não resistem às altas velocidades e aos esforços tangenciais provocados pelas máquinas em rotação.

Figura 09 - Chave Catraca e soquetes

A chave soquete, pela sua versatilidade, permite alcançar parafusos e porcas em locais onde outros tipos de chaves não chegam. Soquetes e acessórios que, devidamente acoplados, resultam em chaves soquete. Soquete (“cachimbo” ou “pito”) são largamente utilizados na indústria metal-mecânica, automobilística e manutenções em geral para trabalhos de aperto e desaperto de porcas e parafusos. Vendidos avulsos ou em jogos são encontrados em milímetros ou polegadas com encaixes sextavados ou estrelados. De acordo com o serviço a ser executado podem se encaixar em chaves catraca com quadrado de ¼”, 3/8” , ½” , ¾” ou 1” .

1.10 - Chave “L”: Muito utilizada por mecânicos na manutenção automotiva. Com duas “bocas” de aperto são parecidas com as chaves canhão e por serem longas são usadas em locais de difícil acesso.

DICAS DE UTILIZAÇÃO

Sempre usar a chave perpendicular ao eixo do parafuso ou porca. Isto aumenta a vida útil da ferramenta e torna a operação mais segura. Ao utilizar uma chave não puxe a chave na direção do corpo, e sim empurre.
Não utilizar canos ou barras extensoras para atingir maiores torques. Ao aumentar a distância da aplicação da força, aumenta-se o torque que pode ser fornecido aos soquetes e, consequentemente ao parafuso ou
porca, além de se correr o risco de quebrar a ferramenta.

Não golpear as chaves com martelos ou outros objetos as chaves para soltar cabeças de parafusos ou porcas encravadas. Elas não foram desenvolvidas para receber este tipo de impacto.
A falta de atenção para estes cuidados poderá resultar no escapamento da chave com consequente risco de acidente.

Revisão 21 - Tipos e usos de Alicates

Uma família de ferramentas muito empregadas em trabalhos mecânicos: os alicates. Alicate pode ser definido como uma ferramenta de aço forjado composta de dois braços e um pino de articulação. Em uma das extremidades de cada braço existem garras, cortes e pontas que servem para segurar, cortar, dobrar, colocar e retirar peças de determinadas montagens. Existem vários modelos de alicate, cada um adequado a um tipo de trabalho.

1.1 - Alicate universal - É o modelo mais conhecido e usado de toda família de alicates.

Figura 01 - Alicate Universal

Os tipos existentes no mercado variam principalmente no acabamento e formato da cabeça. Os braços podem ser plastificados ou não. Quanto ao acabamento, esse alicate pode ser oxidado, cromado, polido ou simplesmente lixado. Quanto à resistência mecânica, o alicate universal pode ser temperado ou não. Quanto ao comprimento, as medidas de mercado variam de 150 mm a 255 mm. O alicate universal é utilizado para segurar, cortar e dobrar. É um alicate de uso geral para corte, aperto ou torção de fios e arames. Utilizado, principalmente em manutenção elétrica, também podendo ser utilizado em vários outros tipos de serviços e aplicações.

Figura 02 - Alicate de Corte Diagonal

1.2 - Alicate de corte diagonal: específico para corte de fios. Utilizado para corte de fios e cabos na manutenção eletro-eletrônica, informática, predial e automotiva. Alguns profissionais o utilizam, como descascador de fios.
O Alicate de Corte serve para cortar chapas, arames e fios. Podendo ser de Corte Diagonal ou Corte Frontal.

1.3 - Alicate bico: alicate com a ponta fina para uso em manutenção elétrica em locais de difícil acesso. Serve para torção e corte de fios e cabos.

Figura 03 - Alicate de Bico Chato

Também utilizado para trabalhos artesanais com arames e chapas finas. Estes alicates podem ser com bico reto ou bico curvo.

Alicate bico redondo: alicate com a ponta redonda para uso em manutenção elétrica para torção de fios e cabos. Também utilizado para trabalhos artesanais com arames e fios.
O Alicate de Bico é utilizado em serviços de mecânica e eletricidade. Podendo ser de Bico redondo ou Bico chato.

Figura 04 - Alicate de eixo Móvel

1.4 - Alicate de Eixo Móvel, Alicate bomba d’água ou bico de papagaio: utilizado na manutenção hidráulica para colocação, aperto e torção de canos e tubos, colocação de porcas e torneiras. Por ser um alicate com aberturas múltiplas dos mordentes, pode ser usado em porcas e roscas com diâmetros grandes.
O Alicate de Eixo Móvel é utilizado para trabalhar com peças cilíndricas, sendo sua  articulação móvel, para possibilitar maior abertura.

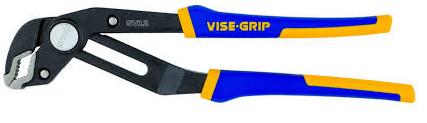

Figura 05 - Alicate Groovelock

1.5 - Alicate Groovelock: inovação do alicate tipo bomba d'água, onde a abertura das mandíbulas é feita com simples apertar de botão central. Para apertos e desapertos de porcas e parafusos de diversas medidas. Alicate desenvolvido pelo fabricante IRWIN.

1.6 - Alicate decapador de fios: Apropriado para facilitar o trabalho na manutenção elétrica na colocação de terminais, solda de fios e cabos em geral, desencapam na ponta do fio ou no meio para emendas.

Figura 06 - Alicate Decapador

Existem vários modelos no mercado que, dependendo da aplicação e freqüência de uso, poderão se adaptar melhor ao serviço.
É bastante simples e se assemelha a um alicate. Regula-se a abertura das lâminas de acordo com o diâmetro do condutor a ser desencapado.
Outro tipo de desencapador é o desarme automático. Nele existem orifícios com diâmetros reguláveis correspondentes aos diversos condutores. Ao pressionar suas hastes, tanto o corte como a remoção da isolação são executados.

Figura 06 - Alicate para Anéis

1.7 - Alicate para anéis: existem dois tipos: para anéis internos e para anéis externos. Parecidos com alicates de bico meia cana, possuem em suas extremidades duas pontas bem finas para encaixar no olhal dos anéis de retenção.
Podem ser de bico curvo ou bico reto para melhor chegar ao local onde se encontram os anéis. A medida de maior saída é de 7 polegadas de comprimento.

É uma ferramenta utilizada para remover anéis de segmento, também chamados de anéis de segurança ou anéis elásticos.

Figura 08 - Alicate para Fazendeiro

O uso desses alicates exige bastante atenção, pois suas pontas, ao serem introduzidas nos furos dos anéis, podem fazer com que eles escapem abruptamente, atingindo pessoas que estejam por perto. Os alicates para anéis de segmento interno e externo podem apresentar as pontas retas ou curvas.

1.8 - Alicate para fazendeiro: Alicate desenvolvido para facilitar o trabalho no campo. Possui várias finalidades como corte, esticador, puxador de grampos, martelo e recolocação de ferpas em cercas. Ideal para uso em chácaras, sítios e fazendas.

Figura 09 - Alicate de Pressão

1.9 - Alicate de pressão - É uma ferramenta manual destinada a segurar, puxar, dobrar e girar objetos de formatos variados. Em trabalhos leves, tem a função de uma morsa. Possui regulagem de abertura das garras e variação no tipo de mordente, segundo o fabricante. Observe um alicate de pressão e os formatos dos perfis de algumas peças que ele pode prender.

O alicate de pressão é versátil para aperto de porcas e parafusos. Na fixação de produtos para colar ou soldar. De fácil regulagem através do parafuso no cabo, exerce grande pressão de aperto onde for utilizado. O Alicate de Pressão trabalha por pressão e dá um aperto firme ás peças, sendo sua pressão regulada por intermédio de um parafuso existente na extremidade.

Figura 10 - Alicate Rebitador

1.10 - Alicate Rebitador Manual: Alicate para aplicação de rebites na junção de metais, lonas e couro. Normalmente acompanham quatro bicos para diferentes tamanhos de rebites. Podem ter a cabeça fixa ou giratória para aplicações em locais de difícil acesso.
Alicate Rebitador
Alicate usado para efetuar a fixação de peças com rebites. O Procedimento de Rebitagem e efetuado da seguinte maneira: Coloca-se o rebite no furo; O rebitador agarra o mandril. O rebitador traciona o mandril e a cabeça deste efetua a rebitagem, que estará completa com o final destaque da haste. A rebitagem está concluída e as partes firmemente fixadas.

Folha com Informações tecnológicas sobre alicates estão disponíveis em: 16_06_018 FIT Alicates SRG.

Folha com Permissão para o Trabalho está disponíveis em: 16_06_001 PT - Desmontar Painel .

© Direitos de autor. 2016: Gomes; Sinésio Raimundo. Última atualização: 22/06/2016

Revisão 20 - Tipos e usos de Chaves de Fenda

Em manutenção mecânica, é comum se usar ferramentas de aperto e desaperto em parafusos e porcas.

Fig. 1 - Chave de Fenda

Para cada tipo de parafuso e de porca, há uma correspondente chave adequada às necessidades do trabalho a ser realizado. Isto ocorre porque tanto as chaves quanto as porcas e os parafusos são fabricados dentro de normas padronizadas mundialmente.
Pois bem, para assegurar o contato máximo entre as faces da porca e as faces dos mordentes das chaves de aperto e desaperto, estas deverão ser introduzidas a fundo e perpendicularmente ao eixo do parafuso ou rosca.
No caso de parafusos ou porcas com diâmetros nominais de até 16 mm, a ação de uma única mão na extremidade do cabo da chave é suficiente para o travamento necessário. Não se deve usar prolongadores para melhorar a fixação, pois essa medida poderá contribuir para a quebra da chave ou rompimento do parafuso.

Uma família de ferramentas muito empregadas em trabalhos mecânicos são as chaves de fenda.

Fig. 2 - Chave Torx

1.1 - Chaves de fenda: Para apertar ou soltar parafusos. Existem vários tamanhos de acordo com as medidas dos parafusos a serem apertados ou de acordo com os espaços em que será feito o trabalho. Chaves com ponta fenda são para grandes esforços de aperto e ponta philips (ou ponta cruzada) para esforços menores, desenvolvida para não “espanar” o parafuso ou a rosca. Cada fabricante desenvolve tipos diferentes de cabos: cabos emborrachados, plásticos, quadrados, triangulares. Escolha o que melhor se adaptar e suas mãos.

1.2 - Chave torx: Desenvolvida para serviços com parafusos “torx”, muito usado em automóveis. No formato parecido com uma estrela, possuem seis pontos de apoio para o aperto ou desaperto do parafuso.

Chave Sextavada (Allen): Especial para parafusos com encaixe sextavado. Muito utilizada na indústria mecânica e automobilística. Para trabalhos em locais de difícil acesso, também foi desenvolvida a chave allen com ponta abaulada para ser usada inclinada.

Fig. 3 - Chave Allen

1.3 - Chave Allen - A chave Allen, também conhecida pelo nome de chave hexagonal ou sextavada, é utilizada para fixar ou soltar parafusos com sextavados internos. O tipo de chave Allen mais conhecido apresenta o perfil do corpo em L, o que possibilita o efeito de alavanca durante o aperto ou desaperto de parafusos. Muito utilizada na indústria mecânica e automobilística para trabalhos em locais de difícil acesso, também foi desenvolvida a chave allen com ponta abaulada para ser usada inclinada.

Antes de usar uma chave Allen, deve-se verificar se o sextavado interno do parafuso encontra-se isento de tinta ou sujeira. Tinta e sujeira impedem o encaixe perfeito da chave e podem causar acidentes em quem estiver manuseando.

Fig. 4 - Chave Phillips

1.4 - Chave Phillips - A extremidade da haste, oposta ao cabo, nesse modelo de chave, tem a forma em cruz. Esse formato é ideal para os parafusos Phillips que apresentam fendas cruzadas.

Há também no mercado a chave Phillips angular dupla, conforme figura abaixo.

É uma ferramenta utilizada em mecânica para apertar e soltar parafusos grandes quando se exige o emprego de muita força. Com o sextavado na haste, o operador pode, usando uma chave de boca fixa, aumentar o torque da ferramenta sem precisar de maior esforço. Esse modelo também é encontrado com a fenda cruzada (modelo Phillips).

Tanto as chaves de fenda Phillips quanto as chaves de fenda com sextavado não devem ser utilizadas como talhadeiras ou alavancas.

1.5 - Chave canhão: Chave especial para colocação ou retirada de parafusos e porcas em locais de difícil acesso. Podem ser com haste maciça ou tubular. Esta última facilita a retirada de porcas quando o parafuso é muito longo.

Fig. 5 - Chave Canhão

Folha com Informações tecnológicas sobre chaves de fendas estão disponíveis em: 16_06_017 FIT Chaves de fendas SRG.

Folha com Permissão para o Trabalho está disponíveis em: 16_06_001 PT - Desmontar Painel .

© Direitos de autor. 2016: Gomes; Sinésio Raimundo. Última atualização: 22/06/2016

Revisão 19 - Serrar canaletas em gabarito

Para corte de trilhos e de canaletas devemos transferir a medida para a canaletas com um riscador. Com uma caixa de esquadria e a serra manual no canal de corte necessário com o ângulo adequado para casos de cantos externos, cantos internos ou em ângulos, realize o corte. Use um estilete para retirar as rebarbas na parte interna do canal de cabos.

Para se obter juntas perfeitas com ângulo de 90°, como no caso de canaletas, o melhor sistema é o de meia esquadria. Ele exige, no entanto, absoluta precisão nos cortes. Para facilitar, devemos usar um gabarito, que você poderá usar sem dificuldade, acompanhando as explicações a seguir. Prenda o gabarito na bancada, com parafusos, ou firme-o na morsa. Com lápis e riscador, marque a linha de corte na canaleta, deixando 1 mm a mais para acabamento.

Calce o fundo do gabarito com um pedaço de madeira e apoie sobre este a peça a ser cortada. A marca feita com lápis deve coincidir com o rasgo de guia. Firmando a peça contra a parede do gabarito, comece a cortar com a serra manual; incline levemente a ponta da serra para baixo, nivelando-a à medida que for alcançando a base. Corte com movimentos lentos, para não torcer a serra e danificar o rasgo de guia do gabarito.

A folha de informação tecnológica referente a Serra Manual está disponível no link: 15_08_011 FIT Serra Manual SRG .

A folha de demonstração da tarefa de Serrar Manualmente está disponível no link: 15_09_005 PDT Serrar SRG.

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 01/08/2015

Revisão 18 - Recortar chapas planas

As lâminas de serra Tico-Tico possuem diferentes encaixes para diversas máquinas disponíveis no mercado. Disponíveis em várias dentições, as lâminas permitem o corte em qualquer tipo de material, como aço, metais não ferrosos, madeira e plástico. O travamento dos dentes permite um corte rápido, preciso e suave. As serras tico-tico bimetálicas proporcionam um bom desempenho de corte e acabamento perfeito, com proteção para não estilhaçar e não aquecer demais.

1. Não force a serra sobre o material, apenas guie-a com leve pressão.

2. Ligue a máquina somente quando estiver encostada no material.

3. Material mais fino requer maior número de dentes por 1" (25mm) e material mais grosso requer menor número de dentes por 1" (25mm). Esta regra deve ser respeitada de modo que pelo menos dois dentes estejam sempre em contato com o material a ser cortado.

4. Quanto maior o número de dentes por 1", melhor será o acabamento na lateral do material e consequentemente menor a velocidade de corte.

5. Quanto menor o número de dentes por 1", maior a velocidade de corte.

6. Para efetuar cortes no centro de uma madeira ou chapa, faça um furo no material (utilizar uma broca apropriada ao material a ser furado) e comece o corte com a serra a partir da furação.

7. Agarre firmemente na ferramenta com uma mão na pega interrutora e a outra mão no punho frontal

quando trabalhar com a ferramenta.

8. Mantenha sempre a base da ferramenta nivelada com a peça de trabalho. Se assim não for pode estragar a lâmina e causar uma acidente.

9. Ligue a ferramenta e espere até que a lâmina atinja a velocidade máxima. Em seguida assente a base da ferramenta na peça de trabalho e mova a ferramenta suavemente ao longo da linha de corte marcada anteriormente. Quando corta curvas, avance com a ferramenta muito devagar.

Cortes de esquadria

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de inclinar a base da ferramenta. Com a base da ferramenta inclinada, pode fazer cortes de bisel em qualquer ângulo entre 0º e 45º (esquerdo ou direito).

• Liberte o perno na parte traseira da base com a chave hexagonal. Desloque a base de modo a que o perno esteja posicionado no centro da calha de bisel na base.

• Incline a base até que obtenha o ângulo de bisel desejado.

• A ranhura em V da caixa do motor indica em graduações o ângulo de bisel. Em seguida aperte firmemente o perno para prender a base.

Corte de topo frontal

Para realizar o corte de topo frontal deve liberar o perno na parte traseira da ferramenta com a chave hexagonal e em seguida mova a base da ferramenta completamente para trás. Aperte o perno para prender a base da ferramenta.

Recortes. Os recortes podem ser feitos de duas maneiras, A ou B.

A) Fazendo um orifício inicial: Para recortes internos sem um corte de passagem na extremidade, perfure um orifício inicial com 12 mm ou mais de diâmetro. Coloque a lâmina neste orifício para iniciar o corte.

B) Corte penetrante: Não necessita de fazer um orifício de início ou um corte de passagem se fizer cuidadosamente o que se segue.

• Incline a ferramenta para cima na extremidade frontal da base, com a ponta da lâmina colocada mesmo acima da superfície de trabalho.

• Aplique pressão na ferramenta de modo a que a extremidade frontal da base não se mova quando liga a ferramenta e suavemente e devagar desça a extremidade traseira da ferramenta.

• Quando a lâmina fura a peça de trabalho, desça devagar a base da ferramenta para a superfície da peça de trabalho.

• Acabe o corte do modo normal.

Acabamento das extremidades. Para aparar as extremidades ou fazer ajustes de dimensões, passe ligeiramente com a lâmina ao longo das extremidades do corte.

Corte de metal. Para o corte de chapa metálica  utilize sempre um lubrificante adequado (óleo de corte) quando corta metal. Caso contrário, provocará desgaste da lâmina. A parte inferior poderá ser oleada em vez de utilizar lubrificante. Se for necessário, desenhe uma linha de corte para referência na peça a trabalhar.

• Faça um orifício (ø mín. 12 mm) e introduza a lâmina.

• Siga a linha de corte desenhada anteriormente.

• Para cortar formas perfeitamente redondas, instale a guia de corte em circulo e regule-a no raio que for requerido.

Extração do pó. Recomenda-se a utilização do bocal de pó (acessório) para executar operação de corte limpo. Para prender o bocal de pó à ferramenta, coloque o gancho do bocal do pó no orifício na base. O bocal do pó pode ser instalado tanto no lado esquerdo como no direito da base. Em seguida ligue um aspirador de pó ao bocal do pó.

A folha de demonstração da tarefa de Cortar chapas planas com Serra Tico Tico está disponível no link: 15_09_006 PDT Cortar Chapas Planas SRG .

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 30/07/2015

Revisão 17 - Vazar chapas planas

O Vazador de Chapas é um outro método para furação de chapas planas. Ele é uma ferramenta manual ou hidráulica para vazar furos em chapas metálicas tais como portas de quadros, mesas de comando e em caixas

metálicas em geral. Sua construção permite uma troca rápida de matrizes o que facilita a vida do operador.

Este equipamento é dotado de um conjunto hidráulico e vazadores articulados, o que permite um fácil acesso ao local da furação, tornando mais confortável sua utilização. O conjunto projetado para facilitar, agilizar e principalmente evitar acidentes nos serviços de vazar furos em chapas metálicas.

Entre as principais vantagens desta ferramenta estão furação sem rebarbas, não emissão de ruídos, não oferecimento de riscos ao operador e, observando seus limites quanto à espessura das chapas, a ferramenta possui alta durabilidade. Recomenda-se para

evitar danos ao equipamento, observar a espessura das chapas como segue: Chapas de Ferro com espessura máxima = 3,2mm (1/8”) e de Aço Inox com espessura máxima = 1,6mm (1/16").

A folha de demonstração da tarefa de Vazar Metal com Furadeira Hidráulica está disponível no link: 15_09_004 PDT Vazar Chapas SRG .

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 30/07/2015

Revisão 16 - Escarear Furo

Escarear é alargar superficialmente um furo onde será introduzido um rebite ou parafuso, de modo que as cabeças fiquem niveladas com a superfície, melhorando o acabamento estético.

Escarear furo também pode ser usado para remoção de rebarbas e consiste em tornar cônica a extremidade de um furo, utilizando-se a furadeira e o escareador.

O escareado permite que sejam alojados elementos de união tais como parafusos e rebites cujas cabeças têm a forma cônica.
O escariamento de furo deve ser realizado com a furadeira de bancada em baixa velocidade e escariador cônico com as peças presas por morsa e calço .

Observações

• A ferramenta deve ter o mesmo ângulo que a cabeça do parafuso ou rebite.

• A profundidade do escareado pode-se determinar realizando uma prova em um material à parte.

• O avanço deve ser lento.

• O fluido de corte deve ser de acordo com o material.

• Para verificação do escareado, utilize o parafuso que será usado, ou paquímetro.

A folha de informação tecnológica referente á Escareador está disponível no link: 15_08_008 FIT Escareador SRG.

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 31/07/2015.

Revisão 15 - Furar chapas planas

A furadeira de bancada é um equipamento versátil e suficiente para realizar rosqueamento, abrir rasgos e até pequenas fresagens com grande facilidade e segurança em peças de metal, madeira, plástico, dentre outros materiais.
A furadeira de bancada permite furações de pequena escala e diâmetro, ela possui base rígida, larga e pesada, com intuito de sustentar o aparelho. Com estas características facilita o processo de furação e permite um furo mais preciso. Adapta-se facilmente aos serviços e é indicada tanto para trabalhos artesanais, como carpintarias, marcenarias, dentre outros. Composta por base, coluna, cabeçote engrenado, motor elétrico e spindle (eixo de rotação) com avanço manual. Equipada com cabo de ligação e chave para ligar e desligar.

Seu funcionamento se dá através de uma alavanca, de fácil manuseio, que irá fazer com que a broca, posicionada, adentre o material a ser furado. O movimento da ferramenta é recebido do motor através de polias escalonadas e correias ou um jogo de engrenagens possibilitando uma gama de rpm.

Para aumentar a precisão de furos quando utilizamos uma furadeira devemos prender a chapa de trabalho em uma morsa  e em seguida, com a alavanca avançamos a broca ao orifício puncionado. Devemos aplicar fluido de corte ao utilizar a furadeira.

A folha de informação tecnológica referente a Furadeira de Bancada está disponível no link: 15_08_005 Furadeira de Bancada .
A folha de informação tecnológica referente a Brocas Helicoidais está disponível no link: 15_08_006 FIT Brocas.

A folha de informação tecnológica referente a Morsa está disponível no link: 15_08_008 FIT Morsa SRG .
A folha de informação tecnológica referente a Fluido de corte estará disponível no link: 15_08_007 FIT Fluido SRG

A folha de demonstração da tarefa de Furar Metal com Furadeira de Bancada está disponível no link: 15_09_004 PDT Furar SRG .

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 01/08/2015

Revisão 14 - Puncionar chapas planas

Puncionar é uma operação que consiste em marcar pontos de referência no traçado ou centros para furação de peças, por meio de pancadas na cabeça do punção de bico com um mar- telo de peso apropriado.

No caso de furos ou arcos de  circunferência, marcar com punção e martelo. Esta operação é realizada colocando-se a ponta do punção exatamente na interseção de duas linhas anterior mente traçadas.

1.  Em seguida, golpeia-se a cabeça  do punção com o martelo. Como indicação prática, deve-se dar a primeira martelada com pouca força, verificar o resultado e dar um segundo golpe para completar a marcação.

2. Para a traçagem de arcos de circunferência, usa-se o punção para marcar o centro da circunferência e o compasso para realizar a traçagem.

A folha de informação tecnológica referente ao Martelo está disponível no link: 15_08_003 Martelo.

A folha de informação tecnológica referente á Punção  está disponível no link: 15_08_004 Punção.

A folha de demonstração da tarefa de Puncionar está disponível no link: 15_09_002 Puncionar.

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 27/06/2015

Revisão 13 - Traçar chapas com Esquadro e Riscador

O Esquadro e Riscador são utilizados nas operações de traçagem. Para isto devemos preparar a superfície. Para superfícies em bruto como nos casos dos fundidos ou para trabalhos simples onde não é necessária grande precisão, passar um giz na superfície de trabalho servirá como camada para traçar linhas mais visíveis.
Para traçagens finas e exatas, em superfícies lisas ou acabadas, uma solução especial deve ser usada. Existem disponíveis no comércio, produtos preparados tais como a tinta para traçagem, a qual pode ser aplicada sobre qualquer superfície metálica e que proporcionará traçagem de linhas nítidas e limpas, sem farpas ou escamas.

Adicionar legenda

A tinta azul para traçagem é fornecida em aerossol, para aspergir diretamente sobre o metal, e em forma líquida para ser aplicada com um pincel. Para melhores resultados, a superfície deverá ser limpa de toda graxa, óleo, óleo solúvel, etc., antes de aplicar a tinta.

Traçagem é um termo usado em oficinas, que inclui o assentamento de linhas, círculos, centros, etc; sobre uma superfície de qualquer material para servir de guia para esquematizar a peça acabada. Traçagens finas e precisas são um dos melhores exemplos, da habilidade de um profissional.

Essas habilidades incluem a escolha e uso adequados de riscadores, compassos, traçadores, cintéis, graminhos, réguas, esquadros e transferidores.

É muito importante manter as pontas dessas ferramentas afiadas e sem rebarbas para poder fixar com precisão centros, raios, bordas e cruzar pontos. Quando usar punções de centro, isso deve ser feito com extremo cuidado.

Produzir cavidades profundas ou rasas usando um punção de centro requer prática, contudo punções automáticos que têm embutido um martelo ajustável é um enorme recurso, por liberar mão e olho para fixar a peça sem desviar o olhar do exato ponto de contato.

Traçagens finas e precisas aumentam de valor na proporção que cresce a necessidade de produzir cada vez melhores gabaritos, dispositivos, ferramentas e máquinas.
A folha de informação tecnológica referente ao Esquadro está disponível no link: 15_08_002 Esquadro.
A folha de demonstração da tarefa de Traçagem com Riscador está disponível no link: 15_09_002 Traçar com Riscador.

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 27/06/2015

Revisão 12 - Rebarbar cortes e furos

As rebarbas são pequenos pedaços ásperos que, às vezes, permanecem após cortar um metal. Algumas delas são nitidamente visíveis e outras são encontradas com o toque. Mesmo aquelas que você mal consegue ver, devem ser removidas. Peças metálicas geralmente devem se adequar a medidas precisas e, ao não remover as rebarbas, isso pode não ser possível. Se elas não estiverem no tamanho correto, não poderão ser montadas adequadamente. O aço inoxidável contém cromo e níquel, por isso é difícil lixá-lo, a menos que tenha a lima certa.

Para rebarbar devemos ter em mãos: Óleo leve; Broca de tamanho maior do que o furo e Lima mursa e Lixa de aço.

Instruções: 1 - Lubrifique o furo ou recorte que você fez com o óleo. 2 - Para furos segure uma broca de tamanho maior do que o furo sobre o furo e as rebarbas. 3 - Passe a broca sobre as rebarbas. Se elas permanecerem, encaixe a broca maior em uma furadeira elétrica. Revolva-a sobre as rebarbas usando a velocidade mais lenta do aparelho. 4 -

Para recorte passe uma lima de aço sobre as rebarbas restantes com pouca força. Lixe as extremidades para acabamento final.
A folha de informação tecnológica referente a Lima está disponível no link: 15_08_011 FIT Lima SRG .
A folha de informação tecnológica referente a Régua de Controle está disponível no link: 15_08_013 FIT Régua de controle SRG
A folha de demonstração da tarefa de Limar está disponível no link: 15_09_005 PDT Limar SRG.

© Direitos de autor. 2015: Gomes; Sinésio Raimundo. Última atualização: 31/07/2015.
